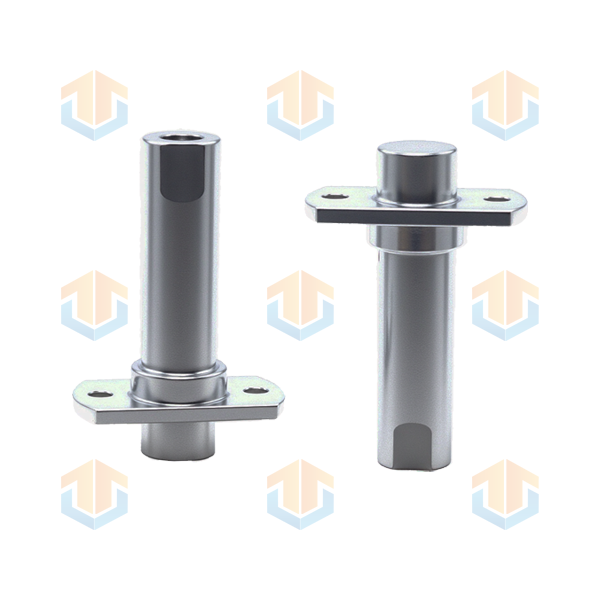

不锈钢带翅膀扁位螺母销钉（异型非标定制件）

1. 产品概述

本产品属于高强度、高精密的非标异型紧固件，结合了翅膀（双翼翼片）、扁位（防转平面）、螺母内纹与销钉本体的多功能一体化设计。主要用于需要高扭矩锁紧、频繁拆卸且空间受限的机械结构中。采用优质不锈钢材质，具备极佳的抗腐蚀性与机械强度。

设计亮点： > * 带翅膀设计： 便于手动调节或提供额外的止动阻力。

• 扁位设计： 有效防止销钉在安装孔内跟随螺母一同旋转，锁紧更省力。

2. 核心卖点与优势

• 优质不锈钢材质： 默认采用 SUS304 / SUS316 奥氏体不锈钢，防锈耐腐蚀，适用于潮湿、户外及食品级、医疗级环境。

• 多效合一结构： 将销钉的定位功能与螺母的锁紧功能完美融合，减少零部件数量，降低装配成本。

• 高精度加工： 采用精密数控车铣复合机与冷镦工艺结合，扁位对称度高，螺纹通止规严格把控，确保安装顺畅。

• 抗震防松动： 扁位与安装孔紧密配合，在剧烈震动环境下仍能保持极高的紧固力。

3. 技术参数与规格表

参数项目	规格明细 (支持非标定制)
产品名称	不锈钢带翅膀扁位螺母销钉
标准类型	非标定制件 (可来图来样加工)
可选材质	不锈钢 SUS201 / SUS304 / SUS316 / 17-4PH
螺纹规格	M3, M4, M5, M6, M8, M10 (公制/英制可选)
销钉外径 ($d$)	$\Phi 3\text{mm} – \Phi 20\text{mm}$
扁位尺寸 ($B$)	根据单边或双边扁位要求精密铣削
表面处理	洗白光亮、钝化、电解抛光、特氟龙涂层
应用行业	医疗设备、光伏储能、自动化机械、高端家具、汽车零配件

4. 产品结构图解与尺寸参考

(注：实际生产严格依据客户提供的 2D (PDF/CAD) 或 3D (STEP/IGS) 图纸进行精准核对。)

5. 典型应用场景

• 自动化设备调节阀： 利用翅膀设计实现微调，扁位防止调校时销轴自转。

• 医疗器械支架： 不锈钢材质满足无毒、耐消毒要求，异型结构用于关节处的定位锁紧。

• 户外光伏支架系统： 应对恶劣天气，提供超强的抗风摆、防松脱性能。

• 高端快拆家具： 满足免工具手动拆装的需求。

6. 为什么选择我们？

• 源头工厂： 拥有多年不锈钢异型件研发生产经验，配备多轴走心机、自动铣扁机。

• 严苛质检： 配备二次元影像仪、盐雾测试机、硬度计，出厂附带材质报告（MTC）。

• 快速打样： 闪电响应客户需求，最快 3-5 天即可出样。
