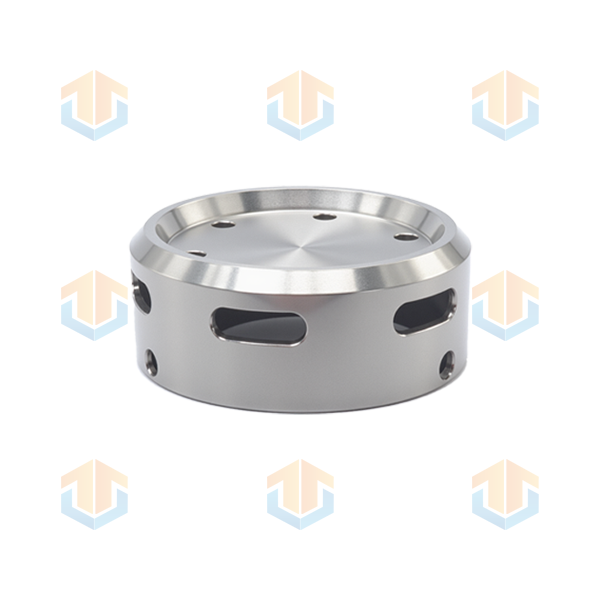

定制紧固件之轴端定位套筒｜高精度轴向校准与轴端定位解决方案
在精密机械装配、自动化设备及动力传动系统中，轴端精准的轴向定位与同轴度校准，是杜绝设备跳动、减少零部件磨损、保障设备重复定位精度与长期稳定运行的核心关键。合泰非标定制紧固件公司专注研发生产定制轴端定位套筒（轴端定位衬套、轴向校准衬套），可根据客户CAD图纸与公差要求定制生产，为各类精密机械设备提供刚性支撑、微米级轴端定位与适配安装解决方案，完美适配复杂机械装配场景。
公司依托五轴CNC车削、瑞士走心精密加工、无心磨削、定制化表面处理等先进工艺，甄选高品质金属、工程塑料原材料，严格按照客户尺寸参数、公差标准及使用工况定制加工，可实现全参数个性化定制，满足各类高精度、高负荷、特殊工况的使用需求。
一、产品定义与核心功能
定制轴端定位套是一种空心圆柱形精密套件，主要安装于传动轴、主轴或壳体孔末端，是机械设备中不可或缺的精密定位配件，核心功能涵盖四大维度：
-
精密轴向径向校准：可作为轴端、壳体的精准定位基准，保障配套轮毂、轴承、齿轮等零部件的轴向与径向装配精度，杜绝装配偏差。
-
轴向限位与间距控制：充当机械限位挡圈与隔离衬套，有效抵御设备动态推力、热膨胀带来的轴向位移，稳定设备运行间距。
-
轴端防护与延寿：隔绝轴端直接摩擦、磕碰与微动腐蚀，避免设备反复拆装造成的轴端划伤、磨损，保护主轴基材，延长设备使用寿命。
-
公差补偿适配：可弥补轴端与壳体配件的尺寸匹配偏差，无需对主轴核心部件重新设计改造，大幅降低设备改造成本。
二、定制参数与加工能力
合泰非标定制紧固件公司支持全维度个性化定制，涵盖尺寸参数、几何结构、材质选型、表面工艺，全方位适配客户专属需求：
1. 加工工艺
精密CNC车削、4/5轴CNC铣削、瑞士自动车床加工、无心磨削、珩磨、研磨等一站式精密加工工艺。
2. 尺寸范围
内径：3mm-200mm；外径：6mm-250mm；长度：5mm-300mm，可适配大小规格设备需求。
3. 加工精度
内外径公差最高可达±0.003mm（3微米），同轴度、端面跳动精度最高0.002mm，满足超高精密设备装配标准。
4. 材质可选
覆盖全场景工业材质，包含不锈钢（SUS304、SUS316、SUS420、17-4PH）、合金工具钢（4140、42CrMo、GCr15轴承钢、D2）、黄铜青铜（快削黄铜、磷青铜、铝青铜）、航空铝合金（6061-T6、7075-T6）、高端工程塑料（PEEK、POM、PTFE、尼龙）。
5. 结构与硬度定制
可加工法兰端面、卡簧槽、内外键槽、顶丝孔、润滑槽、导入倒角等定制结构；支持表面渗碳、整体淬火处理，最高硬度可达HRC 58-62，耐磨抗损性能优异。
6. 表面处理工艺
可提供钝化、硬质阳极氧化、发黑、电解抛光、硬铬电镀、DLC类金刚石涂层等工艺，适配防腐、耐磨、无尘、高光洁度等特殊工况要求。
三、产品核心技术优势
-
微米级定位精度：采用一次装夹一体成型工艺，完成内孔、外径、端面整体加工，大幅降低总跳动误差，彻底解决转轴晃动、设备振动、轴承过早损坏等问题。
-
超光洁表面质感：通过精密珩磨与无心磨削工艺，内外表面粗糙度可达Ra 0.2μm，压装、滑动装配顺畅，无拉伤、卡滞问题。
-
高强度抗形变性能：采用实心优质棒材、锻件基材加工，无内部缺陷，可承受高强度动态冲击与大轴向载荷，长期运行不变形、不失效。
-
易装配定制结构：专属设计导入倒角、圆头结构、法兰限位结构，适配人工装配与自动化机器人装配，提升装配效率，杜绝装配失误。
四、核心应用领域
凭借超高精度与稳定性，产品广泛应用于各类高精密、高可靠性工业场景：
-
工业自动化与机器人：机器人末端工装定位、机械臂关节限位、直线执行器端部导向配件。
-
汽车动力系统：变速箱轴端定位、凸轮轴衬套、传动导向、转向柱限位配件。
-
机床与精密主轴：铣削/车削主轴端部定位、工装夹具基准座、回转工作台分度衬套。
-
液压流体控制：液压油缸杆端导向、高压泵轴端定位、阀芯精准定位衬套。
-
医疗与精密仪器：洁净平台运动定位、手术设备安装基座、光学仪器精密装配套件。
五、严苛品控与检测标准
合泰非标定制紧固件公司将质量管控贯穿生产全流程，100%贴合客户工程图纸与技术规范：
-
原材料全程可追溯，通过光谱化学成分检测，附带原厂材质证明（MTC）。
-
采用三坐标测量仪、光学比对仪、气动量仪检测核心尺寸、垂直度、同轴度等关键参数。
-
通过粗糙度测试仪、洛氏/维氏硬度计，精准核验表面光洁度与基材硬度。
-
全尺寸光学分选检测，实现零缺陷交付，适配自动化流水线装配需求。
六、合作服务优势
无论是小批量原型试样、设计验证，还是大批量准时化量产订单，合泰非标定制紧固件公司均可提供无妥协品质、工厂直供性价比与专业工程技术支持。客户可提供2D图纸（PDF）、3D模型（STEP/IGES），我们将快速完成工艺评估，为您提供精准报价与定制化解决方案。
